煤矿充填密闭用酚醛树脂发泡材料
CTPF型煤矿充填密闭用酚醛树脂发泡材料由A 组分、B 组分组成，A 组分是红褐色液体，为机高分子混合物，该材料主要成分为酚醛树脂；B 组分是一种棕褐色液体，为酸混合物，该材料主要成分为苯酚磺酸、硫酸等。A 组分、B 组分按体积比4:1 混合固化后生成的固结体具有较高力学性能，适用于充填破碎顶板（煤）防止顶板瓦斯聚集，阻止内外空气交换，防止破碎顶煤发火，构筑防火墙、密闭墙，防止有害气体涌出；充填空隙、废弃老峒、溜煤眼，防止漏风发火，防止采空区瓦斯涌出，阻止采空区遗煤氧化自燃。

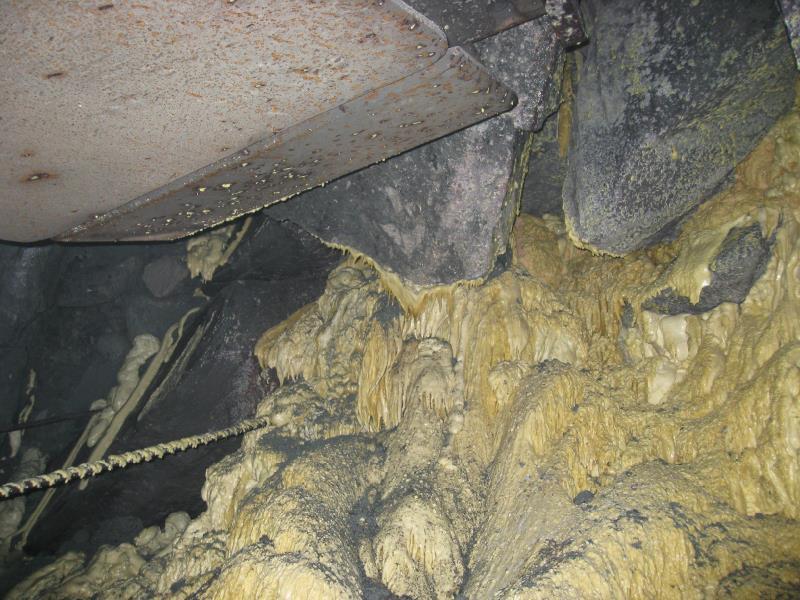

主要用途及适用范围
煤矿充填密闭用酚醛树脂发泡材料主要用于充填破碎顶板（煤）防止顶板瓦斯聚集，阻止内外空气交换，防止破碎顶煤发火，构筑防火墙、密闭墙；用于发火点快速封闭，防止有害气体涌出，提高作业安全，充填空隙、废弃老峒、溜煤眼，防止漏风发火充填采煤工作面进回风隅角，防止采空区瓦斯涌出，阻止采空区遗煤氧化自燃。
产品特点
煤矿充填密闭用酚醛树脂发泡材料具有以下特点：
①即时发泡，发泡温度低，膨胀系数大，充填用量小。
②泡沫体性能稳定、长久。
③具有良好的柔韧性能承受一定的地层运动。
④具有较高阻燃性能。
主要技术参数
表1基本性能
|
基本成分 |
指 标 |
|||
|
A组分 |
B组分 |
|||
|
外观 |
红褐色均匀液体，无结块 |
棕褐色均匀液体，无结块 |
||
|
闪点，℃ |
高于100℃或最高反应温度仍不闪燃 |
高于100℃或最高反应温度仍不闪燃 |
||
|
pH值 |
7.0-9.0 |
0-3.0（稀释50倍） |
||
|
黏度，mPa.s |
500-1500 |
50-500 |
||
|
密度，g/cm³ |
1.0-1.3 |
1.3-1.6 |
||
|
腐蚀性 |
基本无腐蚀或轻度腐蚀 |
基本无腐蚀或轻度腐蚀 |
||
|
有害物质限量 |
游离甲醛，% |
≤0.30 |
||
|
苯，g/kg |
≤5.0 |
|||
|
甲苯+二甲苯，g/kg |
≤150 |
|||
|
甲苯二异氰酸酯，g/kg |
≤10 |
|||
|
总挥发性有机物含量，g/L |
≤700 |
|||
|
卤代烃 |
二氯甲烷，g/kg |
总量≤5.0 |
||
|
1,2-二氯乙烷，g/kg |
||||
|
1,1,2-三氯乙烷，g/kg |
||||
|
三氯乙烯，g/kg |
||||
表2技术性能
|
指 标 |
|||
|
最高反应温度，℃ |
≤95 |
||
|
最高反应温度（模拟施工工艺），℃ |
≤114 |
||
|
固化时间，s |
35±20 |
||
|
反应过程中有毒有害物质含量（模拟施工工艺），ppm |
CO |
≤1000 |
|
|
CH2O |
≤3000 |
||
|
SO2 |
≤600 |
||
|
NH3 |
≤1000 |
||
|
CO2 |
≤50000 |
||
|
HCN |
≤1000 |
||
|
NO2 |
≤1000 |
||
|
HX（卤酸气体总量） |
≤2000 |
||
|
氧指数，% |
≥35 |
||
|
膨胀倍数，倍 |
≥25 |
||
|
阻燃性能 |
酒精喷灯燃烧试验 |
有焰燃烧时间平均值，s |
≤3 |
|
有焰燃烧时间最大值，s |
≤10 |
||
|
无焰燃烧时间平均值，s |
≤10 |
||
|
无焰燃烧时间最大值，s |
≤30 |
||
|
火焰扩展程度，mm |
≤280 |
||
|
酒精灯燃烧试验 |
有焰燃烧时间平均值，s |
≤6 |
|
|
有焰燃烧时间最大值，s |
≤12 |
||
|
无焰燃烧时间平均值，s |
≤20 |
||
|
无焰燃烧时间最大值，s |
≤60 |
||
|
火焰扩展程度，mm |
≤250 |
||
|
延燃试验 |
不延燃 |
||
|
抗压强度，kPa |
压应变10% |
≥10 |
|
|
压应变30% |
≥12 |
||
|
压应变70% |
≥40 |
||
|
燃烧后有毒有害物质限量，mg/g |
卤酸气体 |
≤5 |
|
|
氢氰酸 |
＜100 |
||
|
一氧化碳 |
＜400 |
||
|
烟气毒性指数 |
≤5 |
||
包装规格
A 组分25kg，B组分25kg，塑料桶包装。
下一篇：没有了
