煤矿加固煤岩体用聚氨酯材料

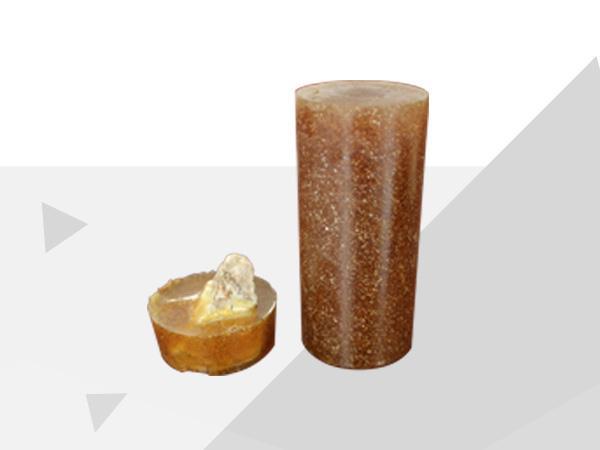

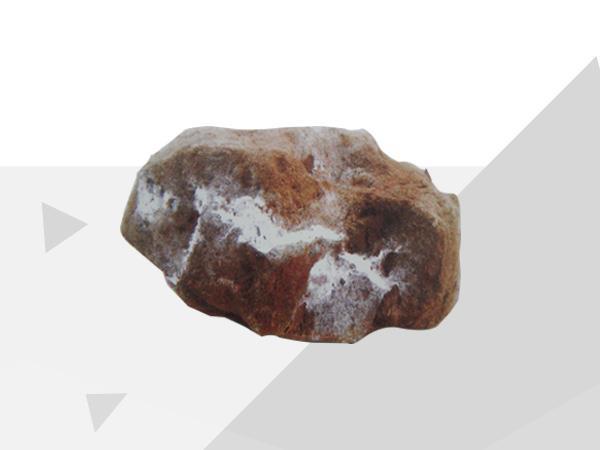

JG PU煤矿加固煤岩体用聚氨酯材料由A组分、B组分组成。A组分是浅黄色液体，为有机高分子混合物，该材料主要成分为聚醚多元醇、阻燃剂；B组分是一种棕褐色清亮液体，为有机高分子混合物，该材料主要成分为预聚体。A组分、B组分按体积比1:1混合固化后生成的固结体具有力学性能高的特点，可有效将原来松散、破碎、不连续的煤岩体胶结成连续、完整的固结体，并能够充填煤岩体裂隙空间，改变煤岩体应力分布情况，提高煤岩体承重能力。迅速解决各种具有安全隐患的地质问题，预防顶板破碎和冒顶等事故，确保生产安全，使用方便，可简化施工流程，节约施工时间并降低施工成本。
专为井下有严格要求的煤岩层加固而研发的产品
主要用途及适用范围
煤矿加固煤岩体用聚氨酯材料主要用于井下破碎煤岩体注浆加固，该材料能快速有效地提高煤岩体的承载能力，保障回采安全性。主要用于以下几个方面：
◎巷道破碎顶板及帮壁加固；
◎采掘工作面煤壁片帮冒顶超前处理；
◎松软煤层巷道顶板、断层、破碎带、陷落柱的超前加固；
◎石门揭煤、撤架通道及薄煤柱加固等。
反应温度低、反应温度控制在120℃以内
产品特点
煤矿加固煤岩体用聚氨酯材料具有以下特点：
①渗透性强；
②强度高、韧性及变形性好；
③粘接性强且长久、施工快捷简单方便；
④反应温度低。
技术参数
表1 基本性能
|
基本成分 |
指 标 |
||
|
A组分 |
B组分 |
||
|
外观 |
浅黄色均一液体，无结块 |
棕褐色均一液体，无结块 |
|
|
密度（g/cm3，20℃） |
1.00-1.20 |
1.10-1.30 |
|
|
粘度（mPa·s，23℃） |
400-800 |
500-1000 |
|
|
闪点/℃ |
温度高于100℃，且高于固结体最高反应温度的15% |
温度高于100℃，且高于固结体最高反应温度的15%仍不闪燃 |
|
|
pH值 |
7.5-10.5 |
5.5-7.0 |
|
|
混合比例(体积比) |
1:1 |
||
|
固化时间/s |
90-150 |
||
|
有害物质限量 |
满足GB18583中溶剂型其他胶粘剂部分的相关标准， 苯含量≤5.0g/kg、甲苯二异氰酸酯含量≤10g/kg
|
||
|
腐蚀性 |
基本无腐蚀或轻度腐蚀 |
||
表2 技术性能
|
项 目 |
指 标 |
||
|
最高反应温度，℃ |
≤100 |
||
|
氧指数，% |
≥28 |
||
|
膨胀倍数，倍 |
≥1.0 |
||
|
抗老化性能，（80℃±2℃；168h） |
表面无变化，抗压强度损失≤5% |
||
|
抗压强度，MPa |
≥40 |
||
|
抗拉强度，MPa |
≥5 |
||
|
抗剪强度，MPa |
≥15 |
||
|
粘接强度，MPa |
≥3.0 |
||
|
阻燃 性能
|
酒精喷灯燃烧试验
|
有焰燃烧时间平均值，s |
≤3 |
|
有焰燃烧时间最大值，s |
≤10 |
||
|
无焰燃烧时间平均值，s |
≤10 |
||
|
无焰燃烧时间最大值，s |
≤30 |
||
|
最大火焰扩展长度，mm |
≤280 |
||
|
酒精灯 燃烧试验
|
有焰燃烧时间平均值，s |
≤6 |
|
|
有焰燃烧时间最大值，s |
≤12 |
||
|
无焰燃烧时间平均值，s |
≤20 |
||
|
无焰燃烧时间最大值，s |
≤60 |
||
|
最大火焰扩展长度，mm |
≤250 |
||
包装规格
50kg/组，A 组分 24.5kg，B 组分 25.5kg，塑料桶包装。
下一篇：没有了
