煤矿堵水用聚氨酯材料

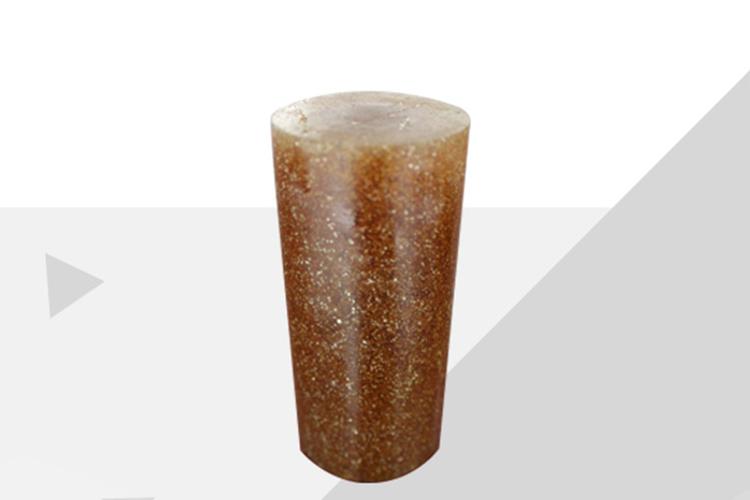

煤矿堵水用聚氨酯材料是由A组分、B组分组成，A组分是淡黄色液体，主要成分为聚醚多元醇；B组分是一种棕褐色液体，主要成分为聚合MDI。A组分、B组分按体积比1:1混合生成的固结体具有高度粘合力和良好的力学及物理性能保证其与岩体高度粘合；反应时遇水产生膨胀，能对涌水裂隙起到快速有效的封堵效果；并且具有较强抗渗透性能、抗磨、抗冲击性能和抗老化性能，从而达封堵涌水裂隙和通道的目的。
适用领域
◎ 煤矿井巷工程堵水
◎ 防水煤柱堵水与加固
◎ 坝体渗漏水治理及结构补强
◎ 隧道岩溶、裂隙水封堵
◎ 运营隧道渗透漏水治理
◎ 煤岩体加固
产品特点
◎ 遇水反应快速膨胀，有效封堵水流通道
◎ 粘度低、渗透性强
◎ 粘合性好、强度高，具有良好的塑性
◎ 良好的韧性能适应长期的地压影响
◎ 施工快捷简单
主要技术指标
表1基本性能
|
基本成分 |
指标 |
|
|
A组分 |
B组分 |
|
|
外观 |
淡黄色液体 |
澄清均一棕褐色液体 |
|
密度（g/cm3，23±2℃） |
1.0-1.3 |
1.0-1.3 |
|
粘度（mPa·s，23±2℃） |
200~600 |
200~600 |
|
闪点/℃ |
≥100℃ |
|
|
pH值 |
5.0~7.0 |
4.0~7.0 |
|
混合比例(体积比) |
1:1 |
|
|
有害物质限量 |
满足GB18583中溶剂型其他胶粘剂部分的相关标准， 苯含量<0.5g/kg、甲苯二异氰酸酯含量≤10g/kg |
|
|
腐蚀性 |
基本无腐蚀或轻度腐蚀 |
|
表2 技术性能
|
项 目 |
指 标 |
|
固化时间，S |
30~60 |
|
最高反应温度，℃ |
≤140 |
|
渗透系数，（cm/s） |
≤10X10-6 |
|
膨胀倍数，倍 |
≥1.0 |
|
抗老化性能，（80℃±2℃；168h） |
表面无变化，抗压强度损失≤5% |
|
抗压强度，MPa |
≥50 |
|
抗拉强度，MPa |
≥20 |
|
抗剪强度，MPa |
≥20 |
|
抗冻融性能，（200次） |
无粉化、开裂、剥落、起泡和明显变色 |
|
水质影响 |
总硬度、氯化物、硫酸盐、锌、砷、铬、铅、汞和化学需氧量复合GB5749规定的生活饮用水质量要求 |
下一篇：没有了
